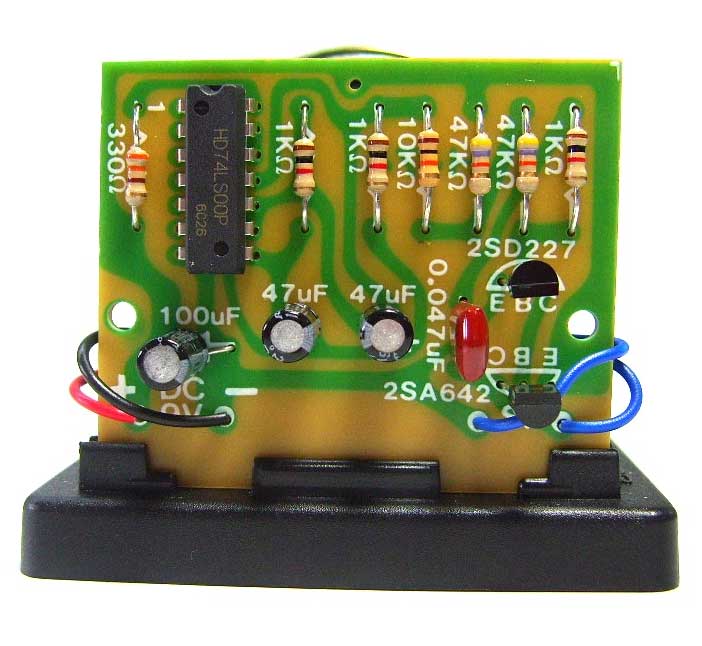

 새로나KIT 지하철경보기 HS-74

 들어가면 뚜뚜뚜우 하는 경고음이 납니다.


판매가격 5,000(VAT포함)
모델명 HS-74
제조원 Any Vendor [브랜드 바로가기]
재고 판매중
구매수량 EA



▶특징

들어가면 뚜뚜뚜우 하는 경고음이 납니다.



전해콘덴서의 충,방전으로 인하여 IC 7400에서 지속적으로 방향파를 출력시켜 트랜지스터에서 증폭되어 스피커로 뚜~하는 발진음 소리를 만든다. 트랜지스터의 출력(컬렉터) 일부가 베이스로 정궤환시켜 뚜뚜하는 연속 단속음소리를 만들어 주어 마치 지하철 소리와 유사한 음을 발생한다.

TTL IC7400 이 갖고 있는 2개의 NAND GATE로 구성된 비안정 M/V와 가청주파수인 정궤환 발진기로 구성되어 있으며 가청 주파수 발진 신호를 비안정  M/V의 발진주기가 제어하여 단속음 발진 곧 블로킹 발진이 만들어 지는 회로 원리이다.

▶주의사항

  •  IC 홈방향에 주의하여 꽂는다.
  • 전해콘덴서의 +, - 극성이 바뀌지 않게 꽂는다.



• <절대 주의> 모든 상품은 제품 불량이 있을 수도 있습니다. 따라서 어떠한 경우에도 상품가격 이상의 보상은 없습니다.
• 모든 상품에 납땜 등, 상품에 변형을 줄 수 있는 모든 작업 후에는. 불량이 발생하여도 보상은 없습니다.
• 상기 제품의 상품 관련 데이타는 참고 사항이므로 제품에 대한 테스트 및 정확한 자료 확인 후 사용하시기 바랍니다.
• 관련 데이타에 대한 내용에 대해 발생하는 문제에 대해서는 법적인 책임을 지지 않습니다.
