 새로나KIT 단선 도난 경보기 HS-29

 문이 열리거나 선이 끊어지면 경보음이 납니다.


판매가격 8,000(VAT포함)
모델명 HS-29
제조원 Any Vendor [브랜드 바로가기]
재고 판매중
구매수량 EA


특징

문이 열리거나 선이 끊어지면 경보음이 납니다.

자석과 떨어지면 SW가 끊어지는 OFF형 자석 SW를 연결시켜 사용합니다.

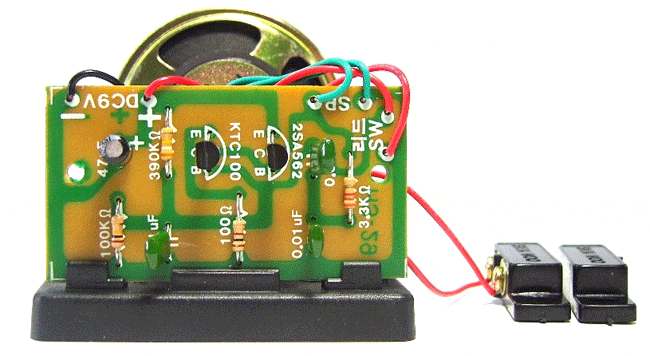

리드SW가 off되었을 경우 삐이~하는 경보음이 발생하는 회로로 2개의 트랜지스터의 증폭 및 발진작용을 이용한 것입니다.

트랜지스터 2SA562의 컬렉터로 나오는 출력의 일부가 트랜지스터 KTC100의 베이스에 바이어스전압을 공급함으로 인해 경보음이 발생하며 리드SW를 on시켰을 경우 바이어스전압이 차단됨으로 경보음이 중단됩니다.

보편적으로 많이 응용되는 전압분배 바이어스 방식으로 바이어스 전압을 인가해준 정상동작을 하는 정궤한 발진기로서 자석식 SW를 사용하여 베이스에 바이어스 전압을 ON/OFF 작용 곧 공급하기도 하고 끊어 주기도하는 원리로 경보기를 동작시켜주는 회로입니다.



주의 사항

- 리드SW는 OFF TYPE를 사용하여야 합니다.

-  트랜지스터의 다리 방항이 바꾸지 않게 꽂는다.




• <절대 주의> 모든 상품은 제품 불량이 있을 수도 있습니다. 따라서 어떠한 경우에도 상품가격 이상의 보상은 없습니다.
• 모든 상품에 납땜 등, 상품에 변형을 줄 수 있는 모든 작업 후에는. 불량이 발생하여도 보상은 없습니다.
• 상기 제품의 상품 관련 데이타는 참고 사항이므로 제품에 대한 테스트 및 정확한 자료 확인 후 사용하시기 바랍니다.
• 관련 데이타에 대한 내용에 대해 발생하는 문제에 대해서는 법적인 책임을 지지 않습니다.
