 소형 도트10x10메트릭스모듈 AM-M4211

 100개의 LED를 이용하여 10x10 형태의 매트릭스 구성


판매가격 19,800 원(VAT포함)
모델명 AM-M4211
제조원 뉴티씨(NEWTC) [브랜드 바로가기]
재고 판매중
구매수량 EA


개요

ㆍ 100개의 LED를 이용하여 10x10 형태의 매트릭스 구성
ㆍ 본사의 KT-M128의 10x10 메트릭스에 꽂아 사용할 수 있도록 구성.

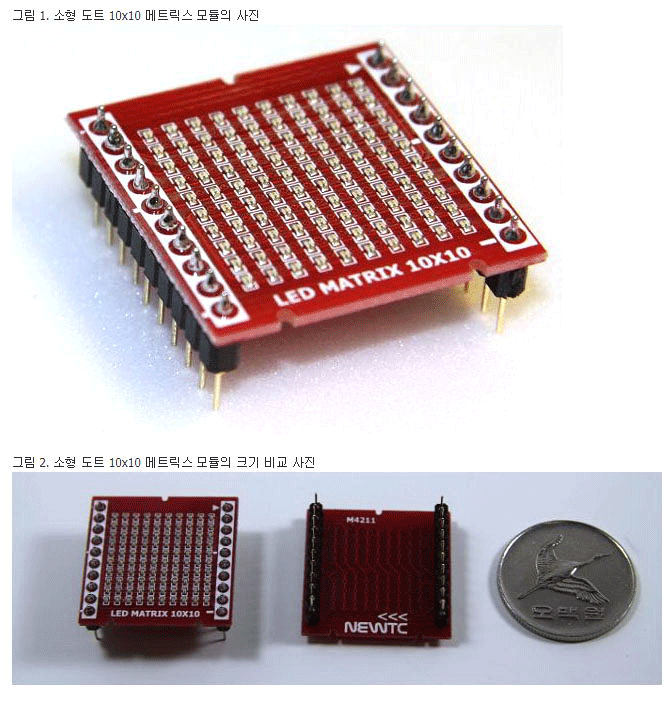

구성도




사용방법

1. MCU F/W 프로그래밍

도트 메트릭스 셀렉트(하위) 출력 메모리 번지 : 0x8004 (Write 전용)

7

6

5

4

3

2

1

0

Sel[7]

Sel[6]

Sel[5]

Sel[4]

Sel[3]

Sel[2]

Sel[1]

Sel[0]

도트 메트릭스 셀렉트(상위) 출력 메모리 번지 : 0x8005 (Write 전용)

7

6

5

4

3

2

1

0

Sel[9]

Sel[8]

Sel[n] 도트메트릭스 n 번째 줄 선택 (H:Enable, L:Disable)

도트 메트릭스 데이터(하위) 출력 메모리 번지 : 0x8006 (Write 전용)

7

6

5

4

3

2

1

0

Data[7]

Data[6]

Data[5]

Data[4]

Data[3]

Data[2]

Data[1]

Data[0]

도트 메트릭스 데이터(상위) 출력 메모리 번지 : 0x8007 (Write 전용)

7

6

5

4

3

2

1

0

Data[9]

Data[8]

Data[n] 도트메트릭스 한 줄의 데이터 (H:On L:Off)

※ 0x8006, 0x8004 의 Integer Pointer 를 사용하여 하위 10bit 를 사용하여 프로그래밍 할 수 있습니다.

도트 메트릭스 출력 포트 지정 (KT-M128 회로에서의 예)

#define DM_SEL (*(volatile unsigned int *)0x8004)

#define DM_DATA (*(volatile unsigned int *)0x8006)

도트메트릭스의 Data가 매핑되어 있는 0x8006 번지를 unsigned int 형 포인터의 포인터 변수로 지정하고 Sel신호가 매핑되어 있는 0x8004 번지를 unsigned int 형 포인터의 포인터 변수로 지정한 것이다. 앞에 volatile 은 해당 메모리가 램 영역으로 휘발성이기 때문에 해당 메모리 번지에 대하여 최적화를 하지 않도록 컴파일러에게 알리는 것이다.

다음 함수는 도트메트릭스의 한 줄을 출력하는 함수이다.

// 도트메트릭스 출력 데이터

int dm_data[10] = {0x000, 0x0cc, 0x132, 0x201, 0x205, 0x10a, 0x084, 0x048, 0x030, 0x000};

int dmi=0; // 현재 출력할 줄 선택

void runDotMatrix(void)

{

EX_DM_SEL = 0;

EX_DM_DATA = dm_data[dmi]; // dmi 번째 줄 데이터 출력

EX_DM_SEL = 1< // dmi 번째 줄 선택

dmi++;

if(dmi>9) dmi=0;

}

위의 루틴을 실행할 때마다 한 줄씩 도트메트릭스가 켜지게 된다.

아래 소스는 Main 함수에서 Delay 를 적당히 주면서 위 함수를 호출하여 도트메트릭스를 켜준다.

void main(void)

{

while(1){

runDotMatrix();

delay(10);

}

}
