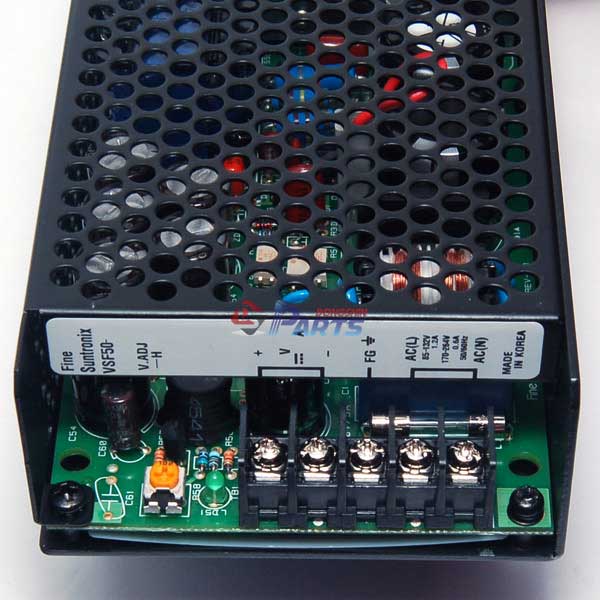

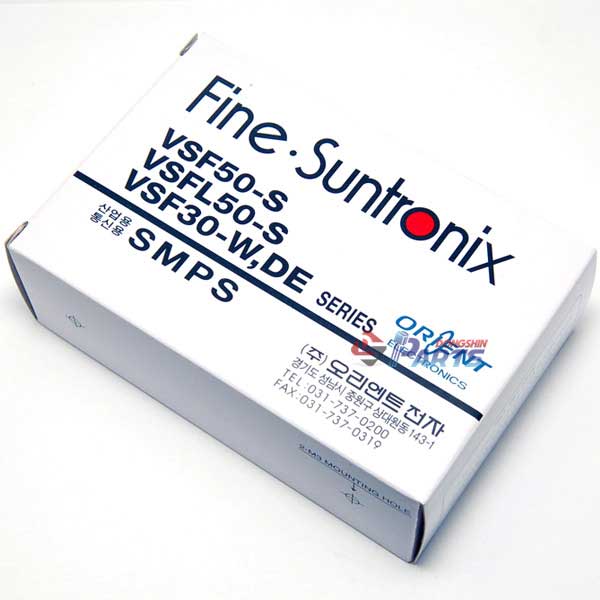

 È­ÀνãÆ®·Î´Ð½º(Fine Suntronix) VSF50-09 SMPS

 Ãâ·Â:Single, DC 9V, 5.5A ÀÔ·Â:AC85~132V/180~264V or DC240~370V


ÆǸŰ¡°Ý 61,200 ¿ø(VATÆ÷ÇÔ)
¸ðµ¨¸í VSF50-09
Á¦Á¶¿ø ¿À¸®¿£Æ®ÀüÀÚ [ºê·£µå ¹Ù·Î°¡±â]
Àç°í
±¸¸Å¼ö·® EA  Ç°Àý


¡Ø Detail Specification

INPUT
VOLTAGE (V)
AC100-120V / 200~240V (AC85~132V / 180~264v or DC240~370V), 50/60Hz (47~440Hz or DC)
CURRENT
100V ~1.2A, 200V ~0.6A
FREQUENCY
EFFICIENCY
73 % Typ
INRUSH CURRENT
20A typ(AC IN 110V, Io=100%), 40A typ(AC IN 220V, Io=100%) at cold start.
OUTPUT1
VOLTAGE (V)
9
CURRENT (A)
5.5
LINE REGULATION (mV)
45Max
LOAD REGULATION (mV)
90Max
RIPPLE (mVP-P)
90Max
RIPPLE & NOISE (mVP-P)
140Max
TEMPERATURE DRIFT,0~+50¡É(mV)
135Max
TURN ON TIME (mS)
100 Max (AC IN 85V Io=100%)
HOLD UP TIME (mS)
10 typ (AC IN 85V Io=100%)
PROTECTION CIRCUIT
OVER CURRENT PROTECTION
Works at over 110% of rating and recovers automatically
OVER VOLTAGE PROTECTION
Works at 115~140% of rating
ELECTRICALLY ISOLATED
INPUT-OUTPUT
AC 1,500V 1 minute crrent 20mA, DC 500V 100§Û (At room temperature & Humidity)
INPUT-CASE.FG
AC 1,500V 1 minute crrent 20mA, DC 500V 100§Û (At room temperature & Humidity)
OUTPUT-CASE
AC 500V 1 minute crrent 100mA, DC 500V 100§Û (At room temperature & Humidity)
ENVIRONMENT
OPERATING TEMP AND HUMID
-10 ~ +50¡É, 20 ~ 90%RH (Non Condensing)
STORAGE TEMP AND HUMID
-20 ~ +75¡É, 20 ~ 90%RH (Non Condensing)
VIBRATION
10 ~ 55Hz at 1G, 3 minutes period, 30 minutes along X, Y and Z axis
IMPACT
10G for 20ms once on each X, Y ans Z axis
SAFETY
SAFETY REGULATION
LINE CONDUCTED RF VOLTAGE
OUTPUT2
VOLTAGE (V)
CURRENT (A)
LINE REGULATION (mV)
LOAD REGULATION (mV)
RIPPLE (mVP-P)
RIPPLE & NOISE (mVP-P)
TEMPERATURE DRIFT,0~+50¡É(mV)
TURN ON TIME (mS)
HOLD UP TIME (mS)
OUTPUT3
VOLTAGE (V)
CURRENT (A)
LINE REGULATION (mV)
LOAD REGULATION (mV)
RIPPLE (mVP-P)
RIPPLE & NOISE (mVP-P)
TEMPERATURE DRIFT,0~+50¡É(mV)
TURN ON TIME (mS)
HOLD UP TIME (mS)
