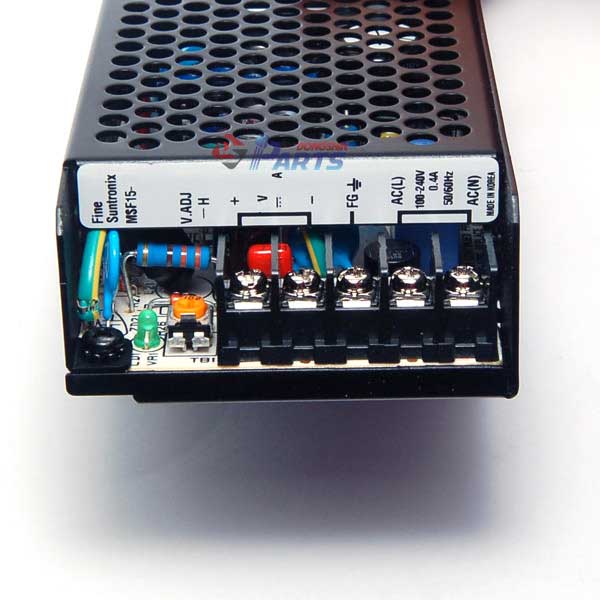

 È­ÀνãÆ®·Î´Ð½º(Fine Suntronix) MSF15-24 SMPS

 Ãâ·Â:Single, DC 24V, 0.6A ÀÔ·Â:AC85~264V or DC120~370V


ÆǸŰ¡°Ý 33,000 ¿ø(VATÆ÷ÇÔ)
¸ðµ¨¸í MSF15-24
Á¦Á¶¿ø ¿À¸®¿£Æ®ÀüÀÚ [ºê·£µå ¹Ù·Î°¡±â]
Àç°í ÆǸÅÁß
±¸¸Å¼ö·® EA


¡Ø Detail Specification

INPUT
VOLTAGE (V)
AC100-240V (AC85~264V or DC120~370V), 50/60Hz(47~440Hz or DC)
CURRENT
100V ~0.4A, 200V ~0.2A
FREQUENCY
EFFICIENCY
78 % typ
INRUSH CURRENT
20A typ (AC IN 110V, Io=100%), 40A typ(AC IN 220V, Io=100%) at cold start.
OUTPUT1
VOLTAGE (V)
24
CURRENT (A)
0.62
LINE REGULATION (mV)
120 Max
LOAD REGULATION (mV)
240 Max
RIPPLE (mVP-P)
240 Max
RIPPLE & NOISE (mVP-P)
290 Max
TEMPERATURE DRIFT,0~+50¡É(mV)
360 Max
TURN ON TIME (mS)
500 max (AC IN 110V, Io=100%)
HOLD UP TIME (mS)
16 typ (AC IN 110V, Io=100%)
PROTECTION CIRCUIT
OVER CURRENT PROTECTION
Works at over 110% of rating and recovers automatically
OVER VOLTAGE PROTECTION
Works at over 115% of rting (by zener diode clamping)
ELECTRICALLY ISOLATED
INPUT-OUTPUT
AC 3,000V 1 minute current 20mA, DC 500V 100M§Ù(At room temperature & Humidity)
INPUT-CASE.FG
AC 2,000V 1 minute current 20mA, DC 500V 100M§Ù(At room temperature & Humidity)
OUTPUT-CASE
AC 500V 1 minute current 100mA, DC 500V 100M§Ù(At room temperature & Humidity)
ENVIRONMENT
OPERATING TEMP AND HUMID
-10~+50¡É, 20~90% RH(Non condensing)
STORAGE TEMP AND HUMID
-20~+75¡É, 20~90% RH(Non condensing)
VIBRATION
10~55Hz at 1G, 3 minutes period, 30 minutes along X,Y and Z axis
IMPACT
10G for 20ms once on each X,Y and Z axis
SAFETY
SAFETY REGULATION
UL, C-UL, CE
LINE CONDUCTED RF VOLTAGE
Complied with FCC Part15 and EN55022 Class A Limits
OUTPUT2
VOLTAGE (V)
CURRENT (A)
LINE REGULATION (mV)
LOAD REGULATION (mV)
RIPPLE (mVP-P)
RIPPLE & NOISE (mVP-P)
TEMPERATURE DRIFT,0~+50¡É(mV)
TURN ON TIME (mS)
HOLD UP TIME (mS)
OUTPUT3
VOLTAGE (V)
CURRENT (A)
LINE REGULATION (mV)
LOAD REGULATION (mV)
RIPPLE (mVP-P)
RIPPLE & NOISE (mVP-P)
TEMPERATURE DRIFT,0~+50¡É(mV)
TURN ON TIME (mS)
HOLD UP TIME (mS)
