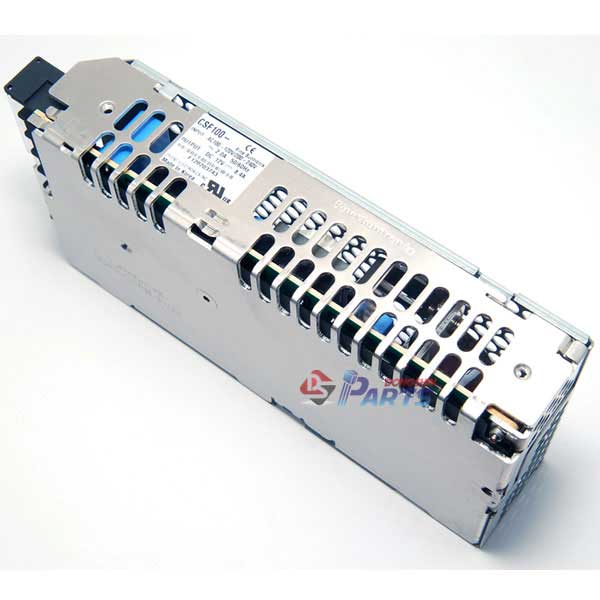

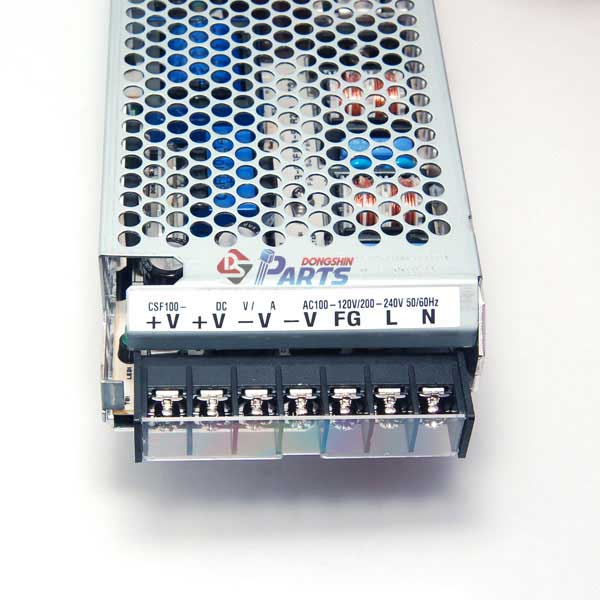

 화인썬트로닉스(Fine Suntronix) CSF100-15 SMPS

 출력:Single, DC 15V, 6.7A 입력:AC85~132V / 170~264V or DC240~370V


판매가격 90,500 원(VAT포함)
모델명 CSF100-15
제조원 오리엔트전자 [브랜드 바로가기]
재고 판매중
구매수량 EA


※ Detail Specification

INPUT
VOLTAGE (V)
AC100-120V/200-240V (AC85~132V / 170~264V or DC240~370V), 50/60Hz (47~440Hz or DC)
CURRENT
110V~2.0A,220V~1.2A
FREQUENCY
EFFICIENCY
85 % typ
INRUSH CURRENT
20A typ(AC IN 110V, Io=100%), 40A typ(AC IN 220V, Io=100%) at cold start.
OUTPUT1
VOLTAGE (V)
15
CURRENT (A)
6.7
LINE REGULATION (mV)
75 Max
LOAD REGULATION (mV)
150 Max
RIPPLE (mVP-P)
150 Max
RIPPLE & NOISE (mVP-P)
200 Max
TEMPERATURE DRIFT,0~+50℃(mV)
225 Max
TURN ON TIME (mS)
600 Max (AC IN 100V, Io=100%)
HOLD UP TIME (mS)
17 typ (AC IN 100V, Io=100%)
PROTECTION CIRCUIT
OVER CURRENT PROTECTION
Works at over 105% of rating and recovers automatically
OVER VOLTAGE PROTECTION
Works 115~140% of rating
ELECTRICALLY ISOLATED
INPUT-OUTPUT
AC 3,000V 1 minute current 20mA, DC 500V 100MΩ(At room temperature & Humidity)
INPUT-CASE.FG
AC 2,000V 1 minute current 20mA, DC 500V 100MΩ(At room temperature & Humidity)
OUTPUT-CASE
AC 500V 1 minute curent 100mA, DC 500V 100MΩ(At room temperature & Humidity)
ENVIRONMENT
OPERATING TEMP AND HUMID
-10~50℃:100%, 50~60℃:80%, 20~90% RH(Non Condensing)
STORAGE TEMP AND HUMID
-20~+75℃, 20~90% RH(Non Condensing)
VIBRATION
10~55Hz at 1G, 3 minutes period, 30 minutes along X,Y and Z axis
IMPACT
10G for 20ms, once on each X,Y and Z axis
SAFETY
SAFETY REGULATION
Complied with UL60950, En60950
LINE CONDUCTED RF VOLTAGE
Complied with FCC Part 15, VCCI-A, CISPR22-A, EN55022-A
OUTPUT2
VOLTAGE (V)
CURRENT (A)
LINE REGULATION (mV)
LOAD REGULATION (mV)
RIPPLE (mVP-P)
RIPPLE & NOISE (mVP-P)
TEMPERATURE DRIFT,0~+50℃(mV)
TURN ON TIME (mS)
HOLD UP TIME (mS)
OUTPUT3
VOLTAGE (V)
CURRENT (A)
LINE REGULATION (mV)
LOAD REGULATION (mV)
RIPPLE (mVP-P)
RIPPLE & NOISE (mVP-P)
TEMPERATURE DRIFT,0~+50℃(mV)
TURN ON TIME (mS)
HOLD UP TIME (mS)



• <절대 주의> 모든 상품은 제품 불량이 있을 수도 있습니다. 따라서 어떠한 경우에도 상품가격 이상의 보상은 없습니다.
• 모든 상품에 납땜 등, 상품에 변형을 줄 수 있는 모든 작업 후에는. 불량이 발생하여도 보상은 없습니다.
• 상기 제품의 상품 관련 데이타는 참고 사항이므로 제품에 대한 테스트 및 정확한 자료 확인 후 사용하시기 바랍니다.
• 관련 데이타에 대한 내용에 대해 발생하는 문제에 대해서는 법적인 책임을 지지 않습니다.
